Air Shower / Pass Box
AIR SHOWER (에어샤워)
Air Shower는 클린룸 입구에 설치되어 작업자나 물품이 입실할 때
고속의 청정 공기(HEPA Filtered Air)를 분사하여
의복이나 표면에 부착된 먼지, 머리카락, 박테리아 등을 제거합니다.
또한, 클린룸과 비청정 구역 사이의 차단막(Air Lock) 역할을 하여
오염된 공기의 유입을 방지합니다.
주요 특징
- 강력한 세정 능력: 20~25m/s 이상의 고속 제트 기류로 미세먼지 제거
- Interlock System: 양쪽 문이 동시에 열리지 않아 오염된 공기 유입 차단
- 자동 운전: 센서 감지에 의한 자동 운전 및 음성 안내 지원
- 고효율 필터: HEPA Filter (99.97% @ 0.3㎛) 장착
- 견고한 내구성: Stainless Steel 또는 도장 강판 재질로 내구성이 우수
Standard Specifications
| 구분 | AS-100 (1인용) | AS-200 (2인용) | AS-300 (3인용) |
|---|---|---|---|
| 외부 크기 (WxDxH) | 1000 x 1000 x 2150 | 1500 x 1000 x 2150 | 1500 x 2000 x 2150 |
| 내부 크기 (WxDxH) | 800 x 900 x 1950 | 1300 x 900 x 1950 | 1300 x 1900 x 1950 |
| 풍속 | 20m/s 이상 | ||
| 노즐 수 | 12 EA | 16 EA | 24 EA |
| 조명 | LED 12W x 1 | LED 12W x 2 | LED 15W x 2 |
| 전원 | 3Phase 380V / 220V 600Hz | ||

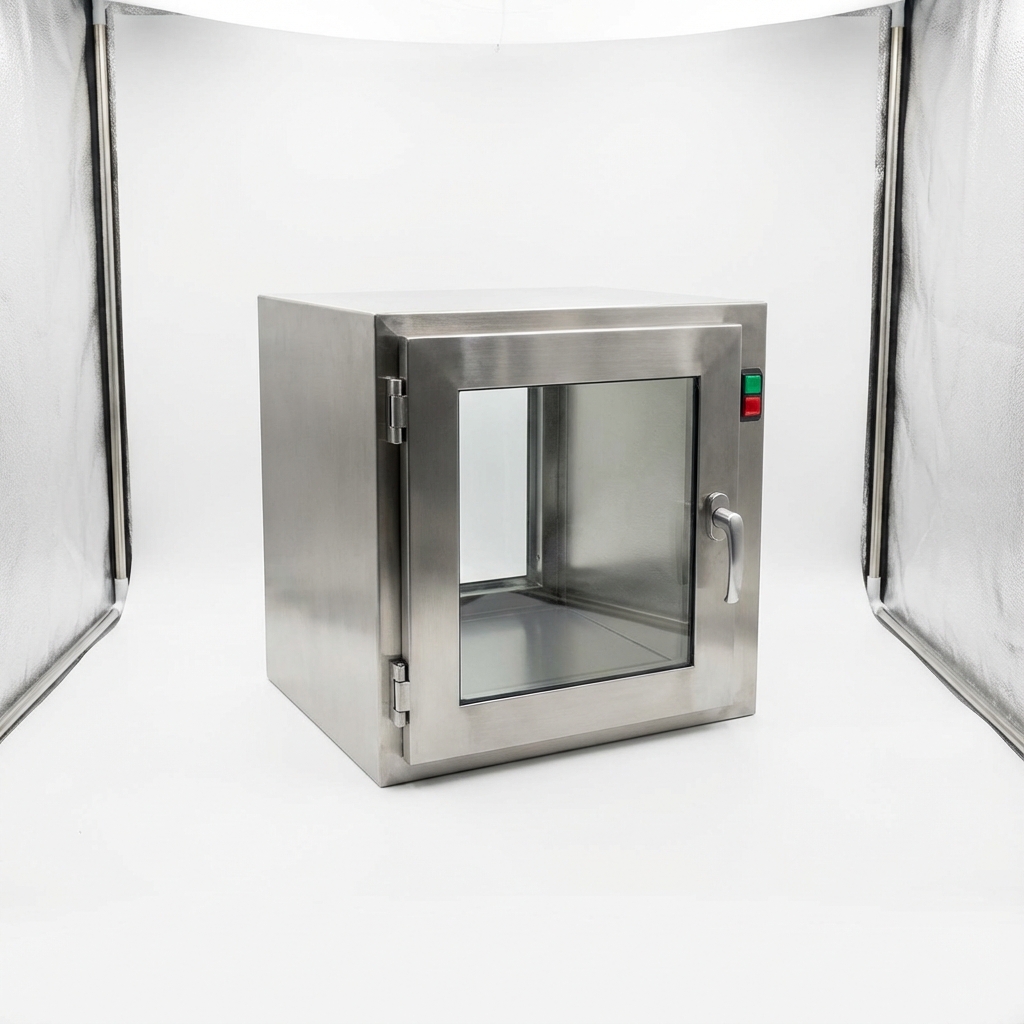

PASS BOX (패스박스)
Pass Box는 클린룸 벽체에 설치되어 사람이 출입하지 않고
물품이나 자재만을 전달할 때 사용하는 통로입니다.
양쪽 문이 동시에 열리지 않는 Interlock 기능을 갖추어
외부 공기가 클린룸으로 직접 유입되는 것을 차단합니다.
주요 특징
- 오염 방지: 물품 이동 시 오염된 공기의 유입을 막기 위한 이중 도어
- Interlock: 한쪽 문이 열리면 반대쪽 문은 잠기는 안전 장치
- UV 살균 (옵션): 자외선 살균 램프 설치로 물품 표면 살균 가능
- Air Shower 기능 (옵션): Air Shower Pass Box 선택 시 강력한 세정 가능
Standard Specifications
| 구분 | PB-500 | PB-600 | PB-700 |
|---|---|---|---|
| 외부 크기 (WxDxH) | 700 x 500 x 600 | 800 x 600 x 700 | 900 x 700 x 800 |
| 내부 크기 (WxDxH) | 500 x 500 x 500 | 600 x 600 x 600 | 700 x 700 x 700 |
| 재질 | SUS 304 Hairline / Steel Baked Painting | ||
| Interlock | Electronic / Mechanical Type | ||
